MONOGRAPHIE DE LA RENOMMEE – Frégate de 8 – 1744 in scale 1:48

COMPOSITION

Brochure de 112 pages format 24 x 31 comprenant: Sources et historique
- Reproduction des planches avec commentaires
- Note sur le vaigrage oblique
- Note sur l'artillerie
- Note sur la peinture
- Note sur les ouvrages métalliques
- Principaux éléments du décor
- Règles du gréement
- Aboutissement des manoeuvres
- Section manoeuvres - poulierie
- Appareil des basses vergues

Liste des planches au 1/48ème

1. Elévation.
2. Sections horizontales.
3. Sections verticales.
4. Elévation boisée.
5. Plan cale et faux-pont.
6. Vaigrage de la cale.
7. Plan carène (membrure-bordage).
8. Plan du pont de la batterie.
9. Plan des gaillards.
10. Coupes transversales

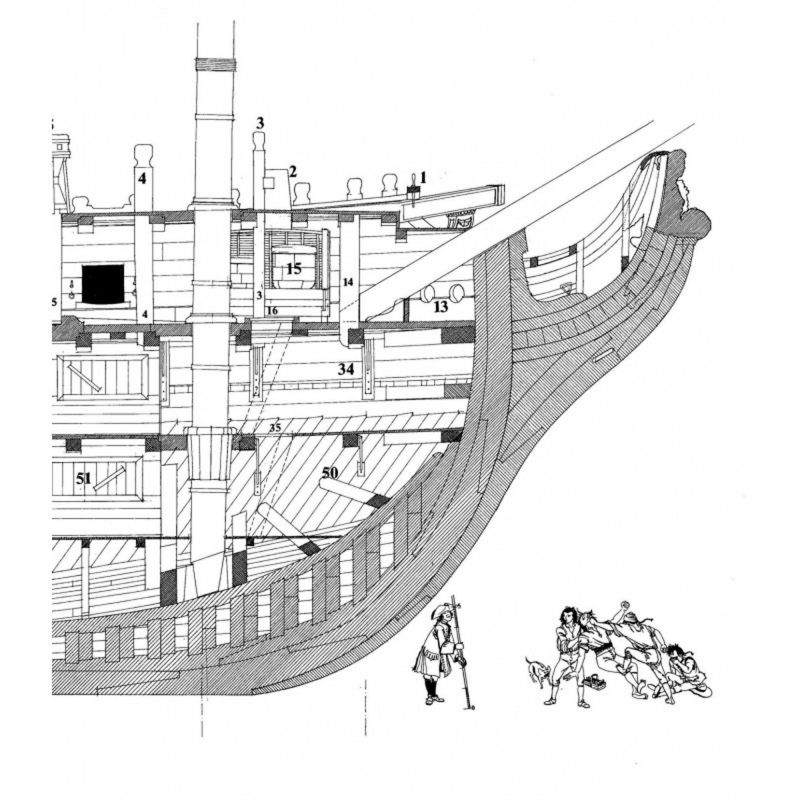

11. Coupe longitudinale.
12. Eléments de structure.
13. Réalisation de la proue.
14. Réalisation de la poupe.
15-16-17-18-19. Tracé de la membrure.
19 bis. Emménagements de la cale.
20. Emménagements du faux-pont.
21. Emménagements du pont de la batterie.
22. Installations des gaillards.
23. Coupes transversales (emménagements).
24. Coupe longitudinale (emménagements).
25. Elévation de la coque (accastillée).
26. Vues avant et arrière.
27. Accastillage (1).
28. Accastillage (2).
29. Eléments de mâture.
30. Garniture de la mâture.

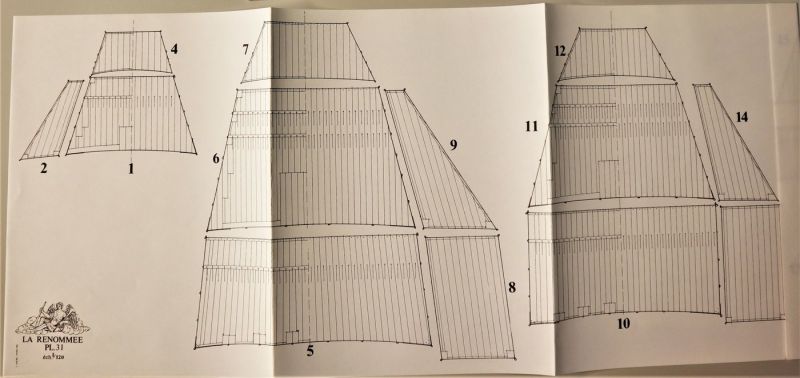

31. Ensemble de la voilure (éch. 1/120ème).
32. La Renommée sous voiles (éch. 1/84ème).

Translated by François Fougerat

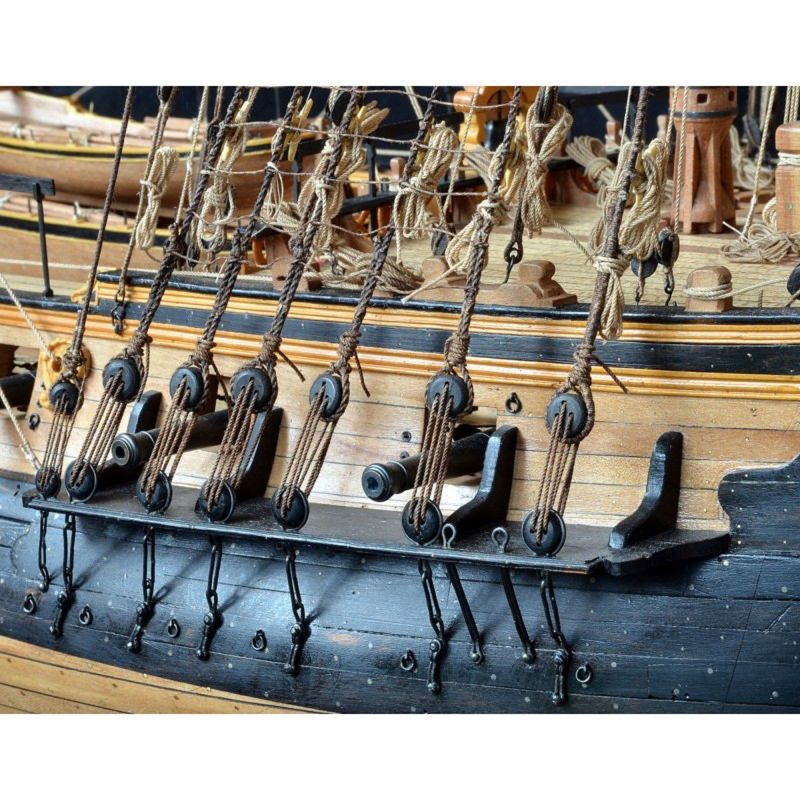

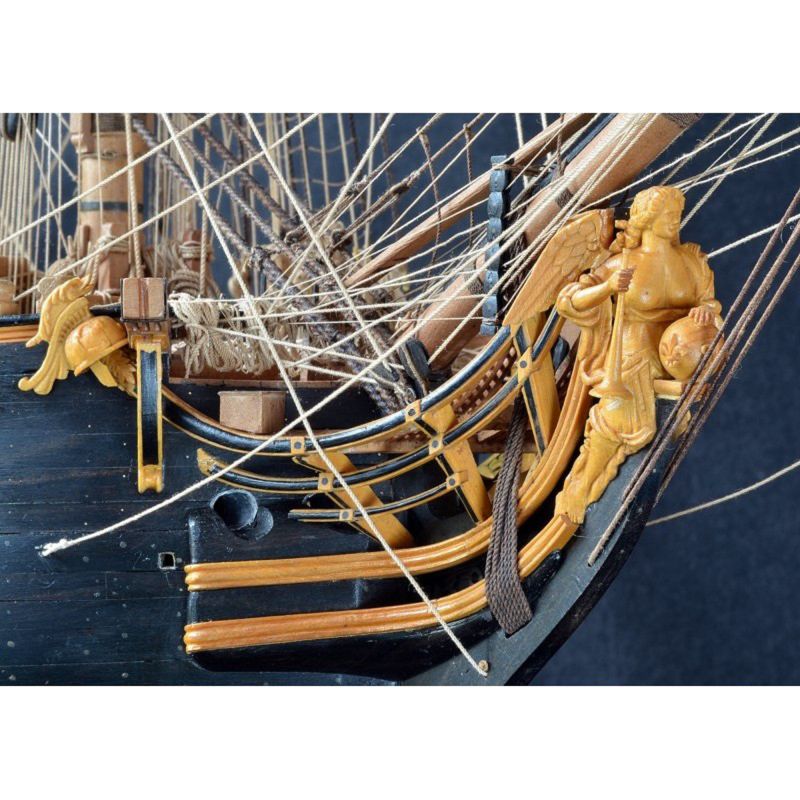

Photos du modèle de M. Magnen Dominique (Photographe: Olivier Gatine)
